Rectangular

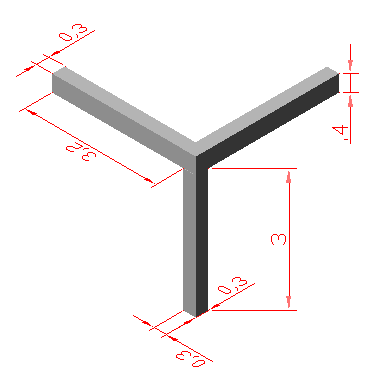

Επιλέγετε την 3DARRAY

Command: 3DARRAY
Select objects: 3 found
Select objects:
Enter the type of array [Rectangular/Polar] :R

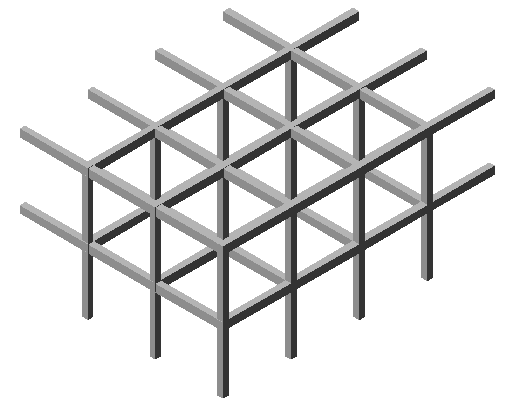

Enter the number of rows (---) <1>: 3
Enter the number of columns (|||) <1>: 4
Enter the number of levels (...) <1>: 2 (πλήθος ορόφων)
Specify the distance between rows (---): 3.5
Specify the distance between columns (|||): 3.5
Specify the distance between levels (...): 3.4 (απόσταση ανάμεσα στους ορόφους)

Polar

1. Φτιάξτε το παρακάτω σχήμα



2. Φτιάξτε regions
3. Κάντε extrude κατά 1.

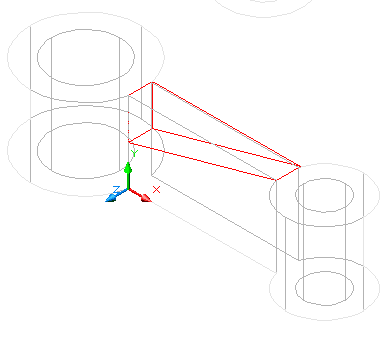

4. Αλλάξτε το UCS όπως φαίνεται παρακάτω και σχεδιάστε ένα τρίγωνο. Κάντε το τρίγωνο extrude κατά 0.30.



5. Αφαιρέστε



6. Κάντε FILLET 0.1

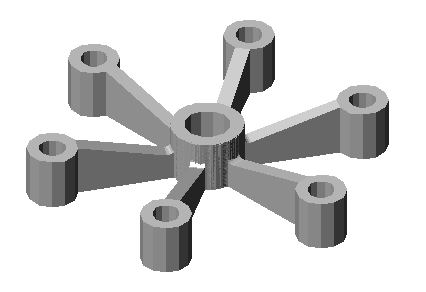

7. Κάντε ARRAY Polar

   Command: 3darray
   Select objects: 1 found
   Select objects:
   Enter the type of array [Rectangular/Polar] :P
   Enter the number of items in the array: 6
   Specify the angle to fill (+=ccw, -=cw) <360>:
   Rotate arrayed objects? [Yes/No] :
   Specify center point of array: Δώστε το 1ο σημείο του άξονα περιστροφής
   Specify second point on axis of rotation:Δώστε το 2ο σημείο του άξονα περιστροφής
