Επεξεργασία Στερεών

Η εντολή CHAMFER

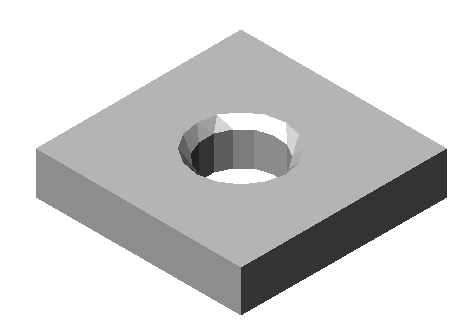

Με την εντολή chamfer κόβετε "φάλτσο" μια ακμή του στερεού σας:

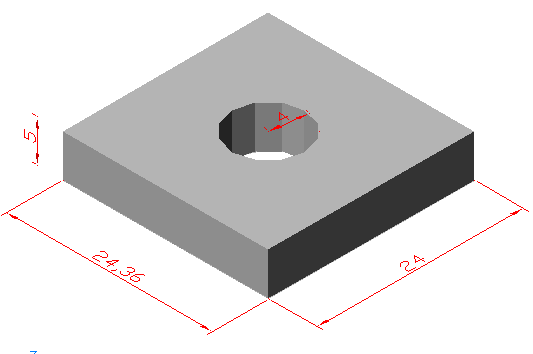

  1. Φτιάξτε το παρακάτω στερεό

  2. Επιλέξτε CHAMFER

    Command: chamfer

    (TRIM mode) Current chamfer Dist1 = 10.0000, Dist2 = 10.0000
    Select first line or [Polyline/Distance/Angle/Trim/Method]: Base surface selection...
    Enter surface selection option [Next/OK (current)] : (επιλέγετε επιφάνεια)

    Specify base surface chamfer distance <10.0000>: 1 (ορίζετε απόσταση απότμησης πάνω στην επιλεγείσα επιφάνεια)

    Specify other surface chamfer distance <10.0000>: 1(ορίζετε απόσταση απότμησης από την γειτονική επιφάνεια της επιλεχθείσας ακμής)

    Select an edge or [Loop]: Select an edge or [Loop]: Επιλέγετε την ακμή της επιφάνειας
