Ινστιτούτο Πληροφορικής - I.T.E

Αρχιτεκτονική Σχεδίαση με Υπολογιστή

Σεμινάριο Σχεδίασης σε 3 Διαστάσεις: AutoCAD II

Επεξεργασία Στερεών

Η εντολή SLICE

Με την εντολή slice κόβετε ένα στερεό με κάποιο επίπεδο:

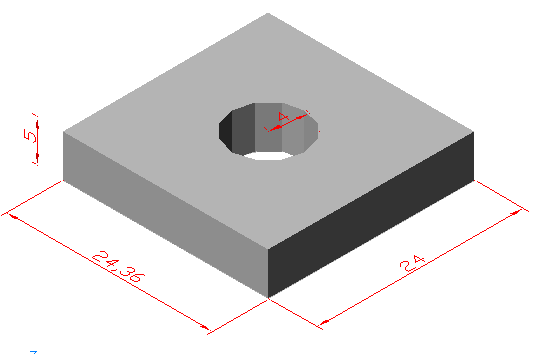

  1. Φτιάξτε το παρακάτω στερεό

  2. Επιλέξτε SLICE

    Command: _slice
    Select objects: 1 found (επιλέγετε το στερεό)

    Select objects:(πατάτε enter για να τελειώσει η επιλογή)

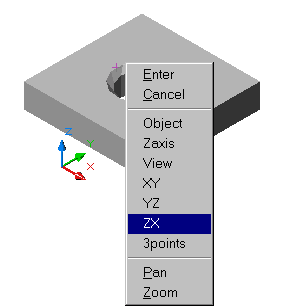

    Specify first point on slicing plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: YZ (δηλώνετε ότι το επίπεδο κοπής θα είναι το ΥΖ)

    Specify a point on the YZ-plane <0,0,0>: (υποδεικνύετε ένα σημείο από το οποίο περνάει το επίπεδο κοπής)

    Specify a point on desired side of the plane or [keep Both sides]: B (δηλώνετε ποιό κομμάτι θα κρατήσετε, επιλέξτε Both, δηλ. και τα δυο)

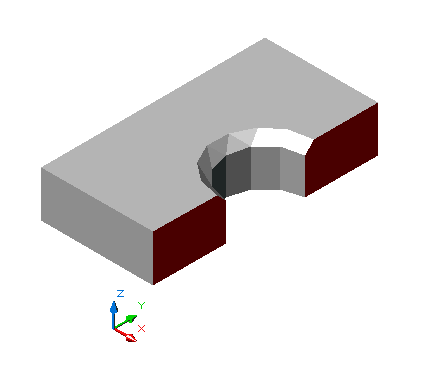

  3. Σβήστε αυτό που δεν θέλετε

    Η εντολή SECTION

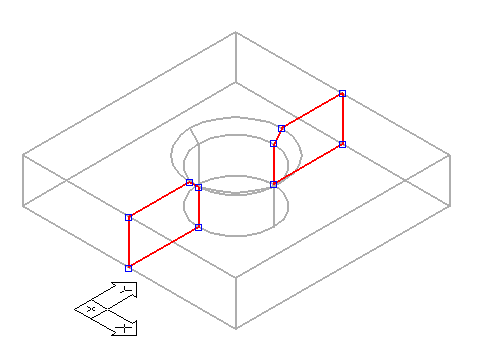

    Η εντολή section είναι όμοια με την slice μόνο που δεν κόβει το στερεό αλλά δημιουργεί μια δισδιάστατη τομή στο σημείο κοπής:

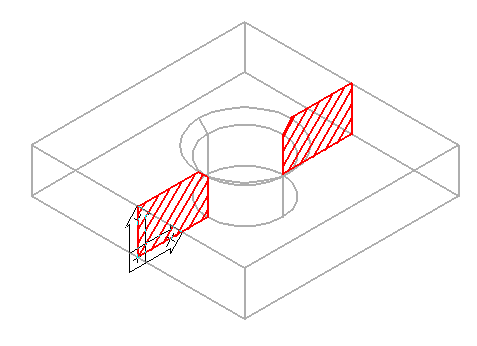

    Για να βάλετε HATCH στην τομή, γυρίστε το UCS, να γίνει κατακόρυφο και να περνάει από την τομή, και καλέστε την εντολή HATCH:
