Σεμινάριο Σχεδίασης σε 3 Διαστάσεις: AutoCAD II

Στερεά εκ περιστροφής

Η εντολή REVOLVE

H εντολή REVOLVE παράγει στερεά εκ περιστροφής, ορίζοντας μια δισδιάστατη διατομή και τον άξονα περιστροφής, ο οποίος βρίσκεται στο ίδιο επίπεδο με την διατομή.

ΠΑΡΑΔΕΙΓΜΑ

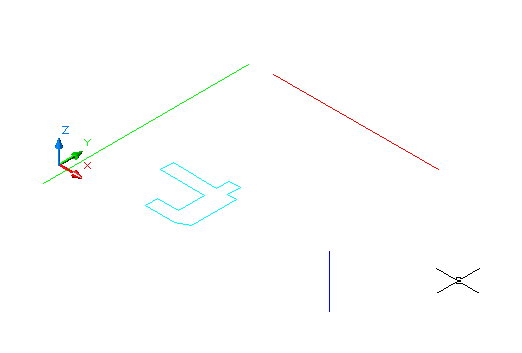

  1. Σχεδιάστε μια διατομή και 3 ευθείες παράλληλες στους άξονες X,Y,Z

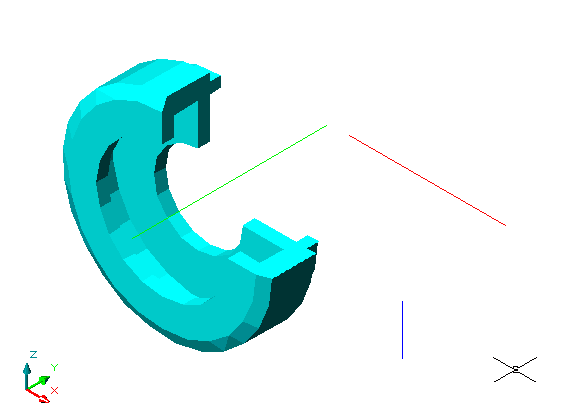

  2. Δημιουργήστε 1 στερεό επιλέγοντας την διατομή, άξονα περιστροφής την ευθεία την παράλληλη στον x και γωνία 270 μοίρες:

    Command: REVOLVE
    Current wire frame density: ISOLINES=4
    Select objects: 1 found (επιλογή διατομής)

    Select objects:(enter για να τελειώσει η επιλογή διατομής)
    Specify start point for axis of revolution or define axis by [Object/X (axis)/Y (axis)]: O (υπόδειξη άξονα περιστροφής με επιλογή Object)

    Select an object:
    Specify angle of revolution <360>: 270

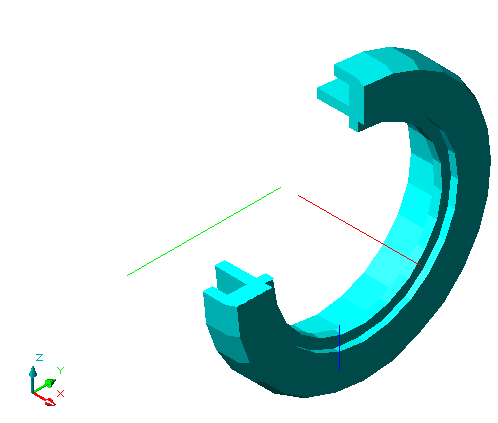

Δημιουργήστε 1 άλλο στερεό επιλέγοντας την διατομή, άξονα περιστροφής την ευθεία την παράλληλη στον y και γωνία 270 μοίρες:

Περιστρέψτε την διατομή να γίνει κατακόρυφη:

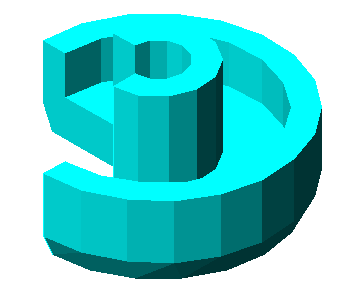

και περιστρέψτε την γύρω από τον κατακόρυφο άξονα:
