Αρχιτεκτονική Σχεδίαση με Υπολογιστή
Σεμινάριο Σχεδίασης σε 3 Διαστάσεις: AutoCAD IΙ
Κατασκευή μιας κατοικίας 3d
Σε αυτήν την άσκηση θα φτιάξουμε ένα σπίτι με τα ανοίγματά του (χωρίς τα κουφώματα)
τρισδιάστατο δίνοντας σε δισδιάστατες οντότητες ύψος αλλάζοντας το Thickness
και στάθμη, είτε με τρισδιάστατο MOVE, είτε αλλάζοντας το Elevation.
Στάδια της άσκησης
- Αλλαγή θέσης παρατηρητή
- Επιλογή όλων των γραμμών των τοίχων με Quick select
- Aπόδοση ύψους στους τοίχους
- Επιλογή όλων των κάτω γραμμών των ανοιγμάτων των παραθύρων (ποδιές) και απόδοση ύψους
- Εννοποίηση όλων των γραμμών των ποδιών σε ένα GROUP
- Αντιγραφή των ποδιών σε 3d για να φτιάξουμε τα πρέκια
- Aλλαγή ύψους στα πρέκια
- Μετατόπιση σε 3d των τμημάτων του σπιτιού
Αλλαγή της θέσης του Σημείου Οράσεως του Παρατηρητή
Αλλάξτε την θέση του παρατηρητή, πχ,από SW.
Οι άξονες στρίβουν και το σχέδιο σας φαίνεται
σε ισομετρικό.

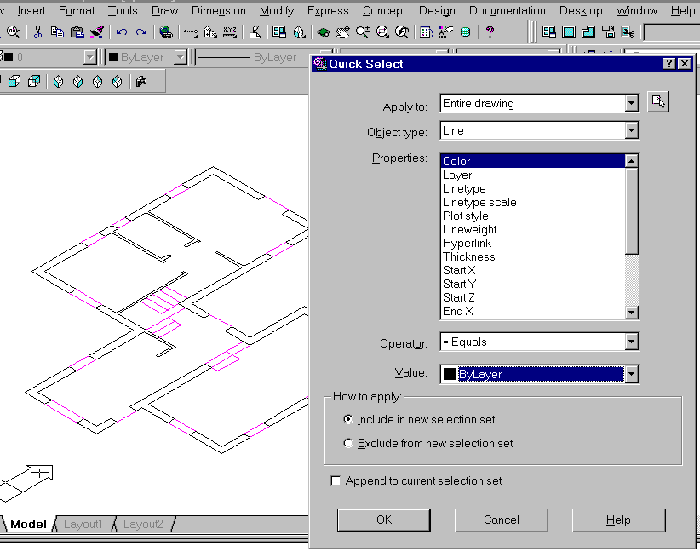

Mε Quick Select επιλέξτε όλες τις γραμμές των τοίχων, που έχουν σχεδιαστεί με χρώμα
"Bylayer".

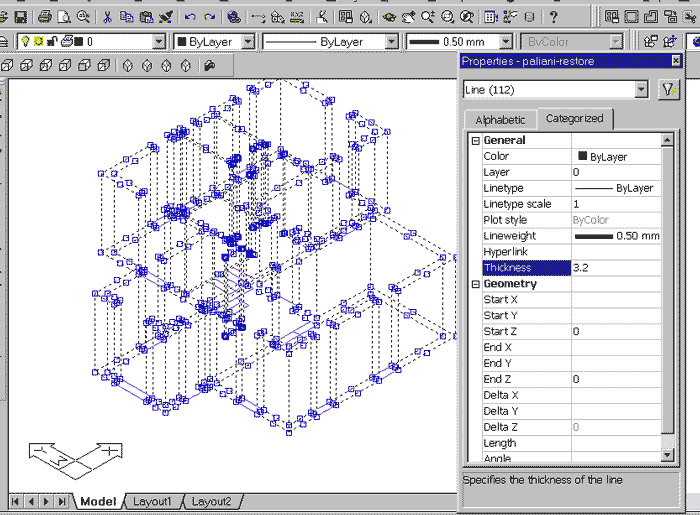

Δώστε στις γραμμές αυτές ύψος 3.20 μονάδες

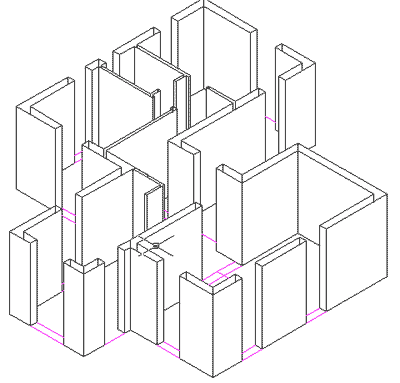

Το αποτέλεσμα το βλέπετε μετά το Hide.

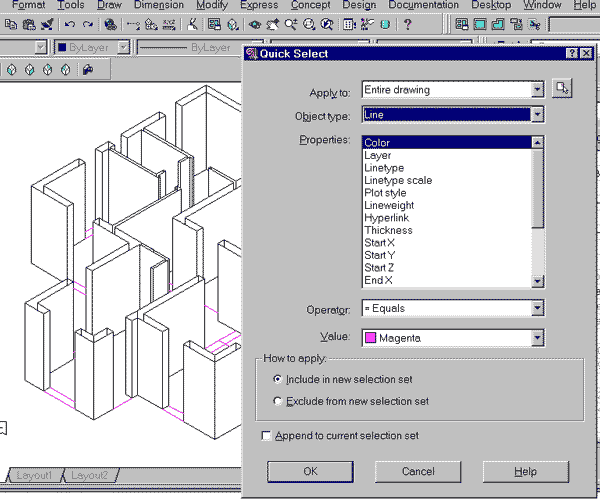

Eπιλέξτε όλες τις γραμμές που έχουν σχεδιαστεί με χρώμα "Magenta" που είναι
οι γραμμές προβολής των ανοιγμάτων.
Δώστε ύψος 0.90
Διαφοροποιήστε τια κατώφλια των πορτών

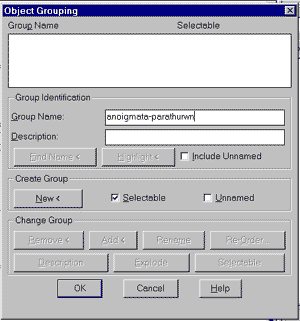

Ενώστε τις γραμμές αυτές σε ένα GROUP με την εντολή GROUP.

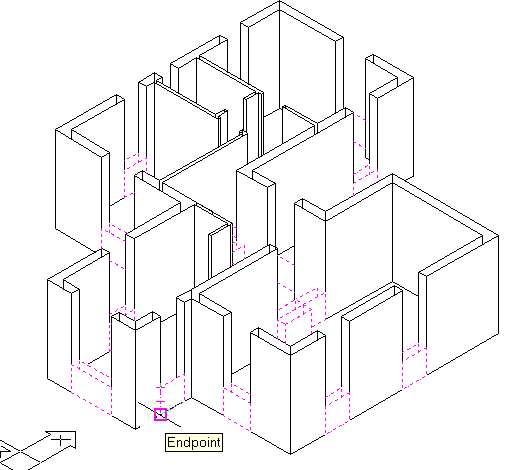

Κάντε COPY το group των ποδιών κατακόρυφα πληκτρολογώντας @0,0,απόσταση στον z.
Command: COPY
Select object(s): Επιλέγετε το group
Specify base point or displacement, or [Multiple]: Επιλέγετε ένα οποιοδήποτε σημείο
Specify second point of displacement or

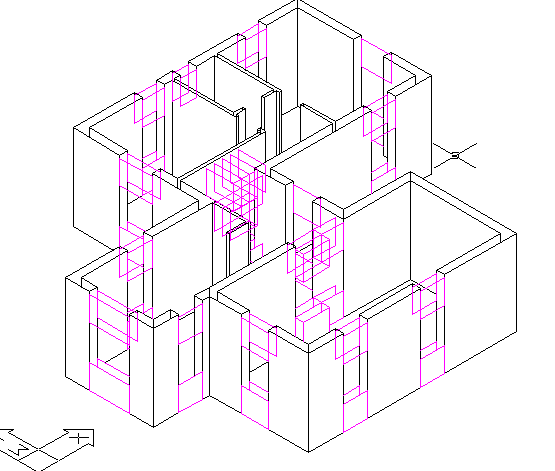

Αλλάζετε το ύψος στα πρέκια

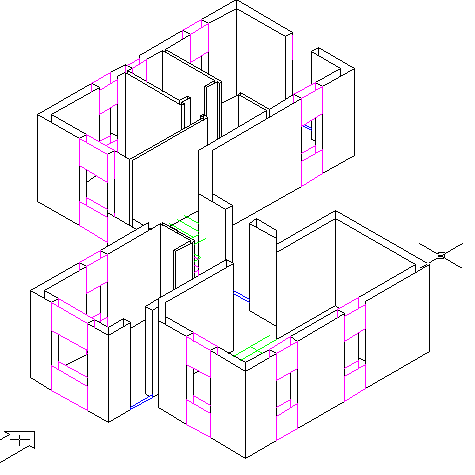

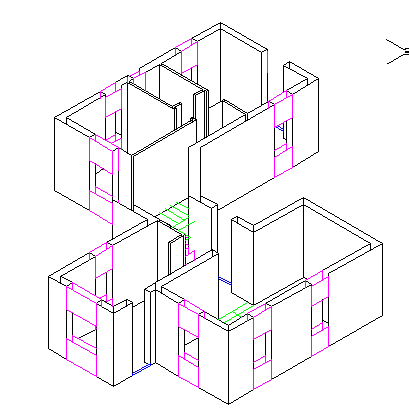

Σηκώστε το τμήμα του κτιρίου με τις κρεβατοκάμαρες στην στάθμη +2.10 και το τμήμα της κουζίνας με την είσοδο στο +0.50
