Η εντολή EXTRUDE

• Δίνοντας το πάχος τους, οπότε δημιουργείται ένας όγκος με σταθερή διατομή σε όλο το πάχος του
• Δίνοντας το πάχος τους και μια κλίση, οπότε δημιουργείται ένας όγκος του οποίου η διατομή μεταβάλλεται ακολουθώντας την κλίση που δόθηκε.
• Δίνοντας μια 3d πορεία, οπότε η διατομή ακολουθεί την πορεία αυτήν

Στερεά σχήματα που έχουν την ίδια διατομή καθόλο το πάχος τους

ΠΑΡΑΔΕΙΓΜΑ: Ένα μηχανολογικό εξάρτημα

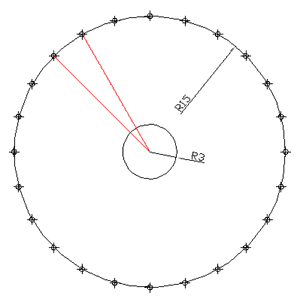

1. Φτιάξτε δυο κύκλους και υποδιαιρέστε τον εξωτερικό σε 12 τμήματα



2. Φτιάξτε το 1/24 του και κάντε το mirror



3. Κάντε Array->Polar και σχεδιάστε την λεπτομέρεια της εσωτερικής οπής

4. Ένώστε τα εξωτερικά δοντάκια σε μια polyline και μετά καμπυλώστε τα εννιαία με Fillet (επιλογή polyline) και ακτίνα 0.5.



5. Ενώστε τα τμήματα της εσωτερικής οπής σε μια polyline
6. Μετατρέψτε τις polylines σε regions



7. Αφαιρέστε

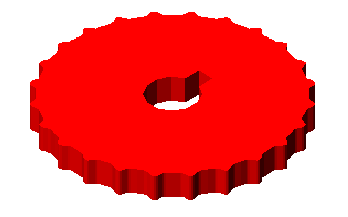

8. Δώστε πάχος 3 με EXTRUDE



Στερεά σχήματα που η διατομή μεταβάλλεται ακολουθώντας μια κλίση

ΠΑΡΑΔΕΙΓΜΑ:

1. Φτιάξτε ένα ορθογώνιο παραλληλόγραμμα
2. Κάντε το extrude δίνοντας γωνία:

   Command: _extrude
   Current wire frame density: ISOLINES=4
   Select objects: 1 found
   Select objects:
   Specify height of extrusion or [Path]: 20
   Specify angle of taper for extrusion <0>: 3 (εδώ δίνετε την κλίση)




   Στερεά σχήματα που παράγονται από μια διατομή που ακολουθεί μια 3d διαδρομή Σχετικά με το πώς ορίζονται τα σημεία σε 3d δέστε το "Ορισμός Σημείων σε 3D"

   Φτιάχνετε μια τρισδιάστατη διαδρομή με 3D Polyline, φτιάχνετε μια διατομή και κάνετε extrude.

   ΠΑΡΑΔΕΙΓΜΑ:

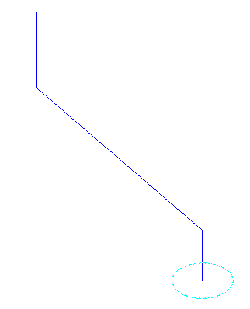

   1. Φτιάξτε με την 3DPolyline (Draw->3DPolyline) μια τρισδιάστατη polyline. Φτιάξτε στο ΧΥ επίπεδο έναν κύκλο.



      Command: extrude
      Current wire frame density: ISOLINES=4
      Select objects: 1 found (επιλέγετε τον κύκλο)




      Select objects: (enter για να τελειώσει η επιλογή)
      Specify height of extrusion or [Path]: P (επιλογή Path)




      Select extrusion path:Eπιλέγετε την 3d polyline και παράγεται το στερεό
